EX-Schutz-Leuchte · ATEX Zone 2 & 22
Die EX-Schutz-Leuchte, die hält, wo andere aufgeben.
Die realLED EXaqua ist eine ex-geschützte LED-Feuchtraumleuchte für explosionsgefährdete und raue Bereiche. Wasserdicht (IP66), schlagfest (IK10), ATEX-zugelassen für Zone 2 & 22 und in wenigen Minuten montiert.
ab 159 € inkl. MwSt · versandkostenfrei
8.321 lm
max. Lichtstrom
157 lm/W
Effizienz
50.000 h
Lebensdauer
7 Jahre
Garantie
Auf einen Blick
Die realLED EXaqua ist eine ex-geschützte LED-Feuchtraumleuchte (ATEX Zone 2 & 22) für explosionsgefährdete, feuchte und mechanisch beanspruchte Bereiche. Sie ist IP66 (wasserdicht und staubdicht), IK10 (schlagfest), liefert 3.335 bis 8.321 Lumen in 4000 K und ist in vier Varianten erhältlich (127/157 cm, 23–53 W). Preis ab 159 €, 7 Jahre Garantie.
Wo Standard-Leuchten scheitern.
In Chemie, Industrie, Werkstätten und Parkhäusern trifft Beleuchtung auf Bedingungen, für die normale Leuchten nie gebaut wurden, mit teuren Folgen.
Feuchtigkeit & Staub
Wasser und Staub kriechen in ungeschützte Leuchten, führen zu Ausfällen, Korrosion und ständigem Austausch.
Stöße & Vibration
Gabelstapler, Werkzeuge, harte Umgebung: Zerbrechliche Gehäuse werden schnell zum Wartungsfall und zur Gefahr.
Explosionsgefahr
In Ex-Zonen sind normale Leuchten schlicht verboten. Ohne ATEX-Zulassung drohen Haftung und Betriebsstillstand.

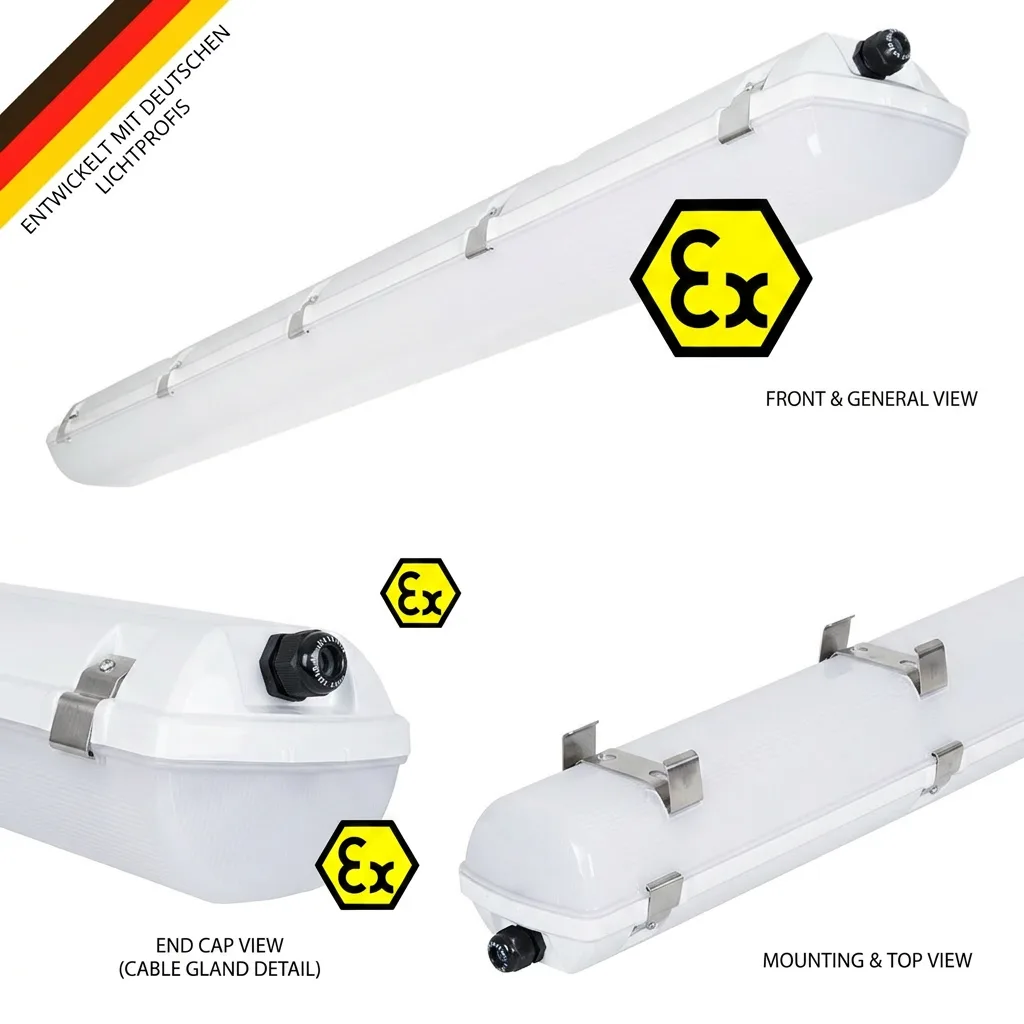

Eine Leuchte für die härtesten Bedingungen.
Die EXaqua wurde für genau die Umgebungen entwickelt, in denen andere Leuchten kapitulieren. Ein bruchsicheres, UV-stabiles Gehäuse trifft auf ATEX-Zulassung, IP66 und IK10. Dazu helles, gleichmäßiges Licht bei niedrigem Verbrauch.
- Rechtssicher in Zone 2 & 22 einsetzbar
- Kein vorzeitiger Austausch durch Wasser, Staub oder Stöße
- Bis zu 157 lm/W, spart Strom gegenüber alten Wannenleuchten
- Austauschbare Komponenten statt Wegwerf-Leuchte

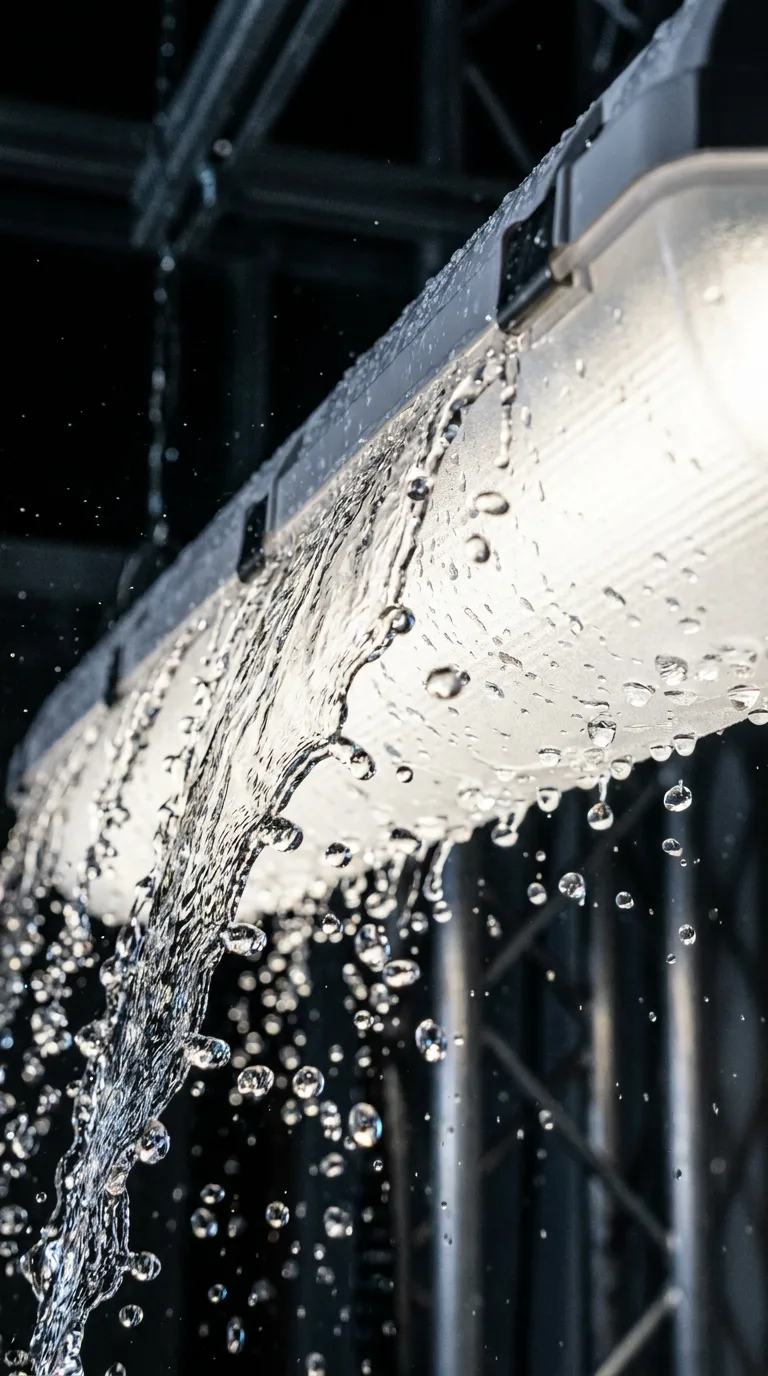

Wasser? Prallt einfach ab.
IP66 heißt: vollständig staubdicht und geschützt gegen starkes Strahlwasser. Die EXaqua läuft im Dauerfeuchten, lässt sich mit dem Schlauch reinigen und bleibt dicht, wo gewöhnliche Leuchten längst ausgefallen wären.
15 Sekunden · ohne Ton abspielbar
Sechs Gründe für die EXaqua.
Wasser & Staub prallen ab
IP66 bedeutet vollständig staubdicht und geschützt gegen starkes Strahlwasser. Reinigung mit dem Schlauch und Dauerbetrieb im Feuchten sind kein Problem.
Schlagfest nach IK10
Die höchste Stoßfestigkeitsklasse. Ein bruchsicheres, UV-stabiles Polycarbonat-Gehäuse, das Stöße, Vibration und Sonnenlicht wegsteckt.
Rechtssicher im Ex-Bereich
ATEX-Zulassung für Zone 2 & 22, geprüft nach DIN EN 60598-2-24 und VDE 0711-2-24. Die Kennzeichnung II 3 G / II 3 D ist dokumentiert und prüfbar.
Hell und blendfrei
Bis zu 8.321 Lumen und 157 lm/W. Gleichmäßiges, augenschonendes Licht durch Diffusoroptik, 4000 K neutralweiß.

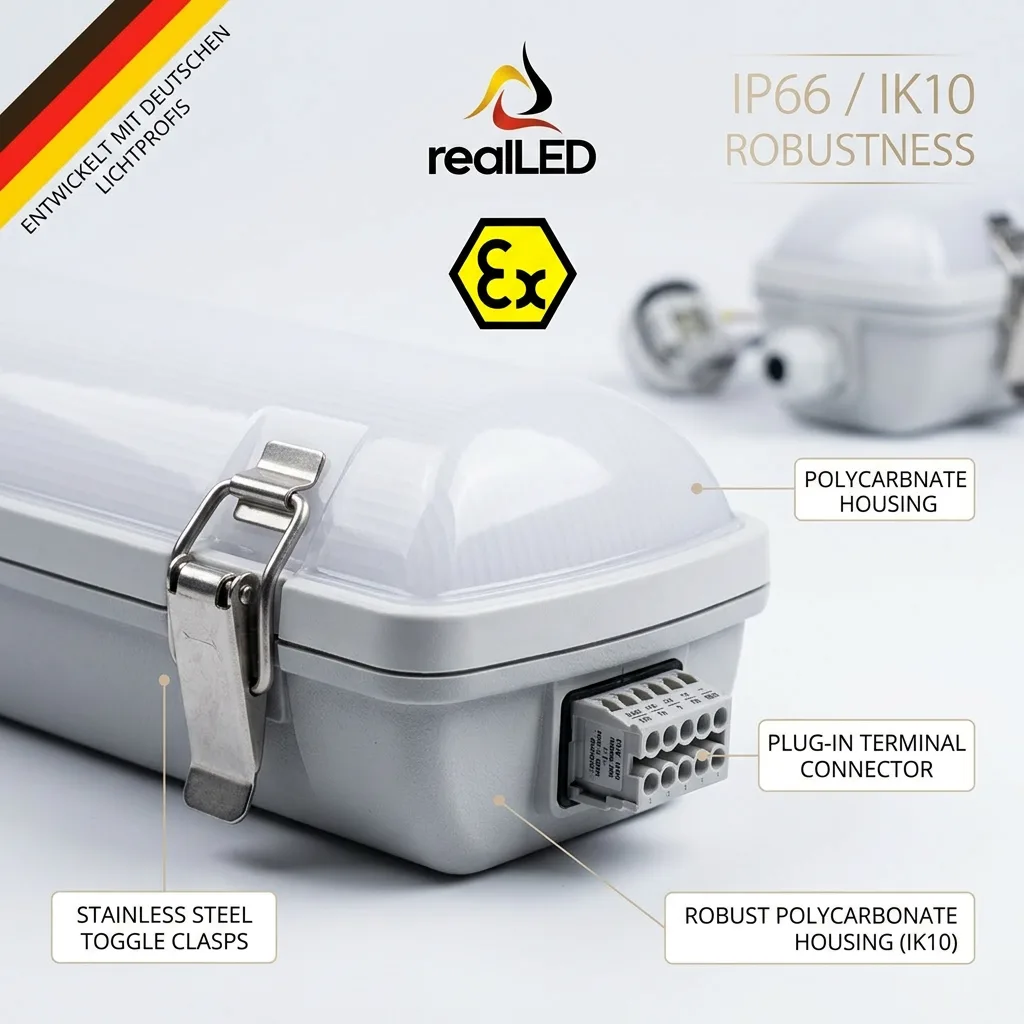

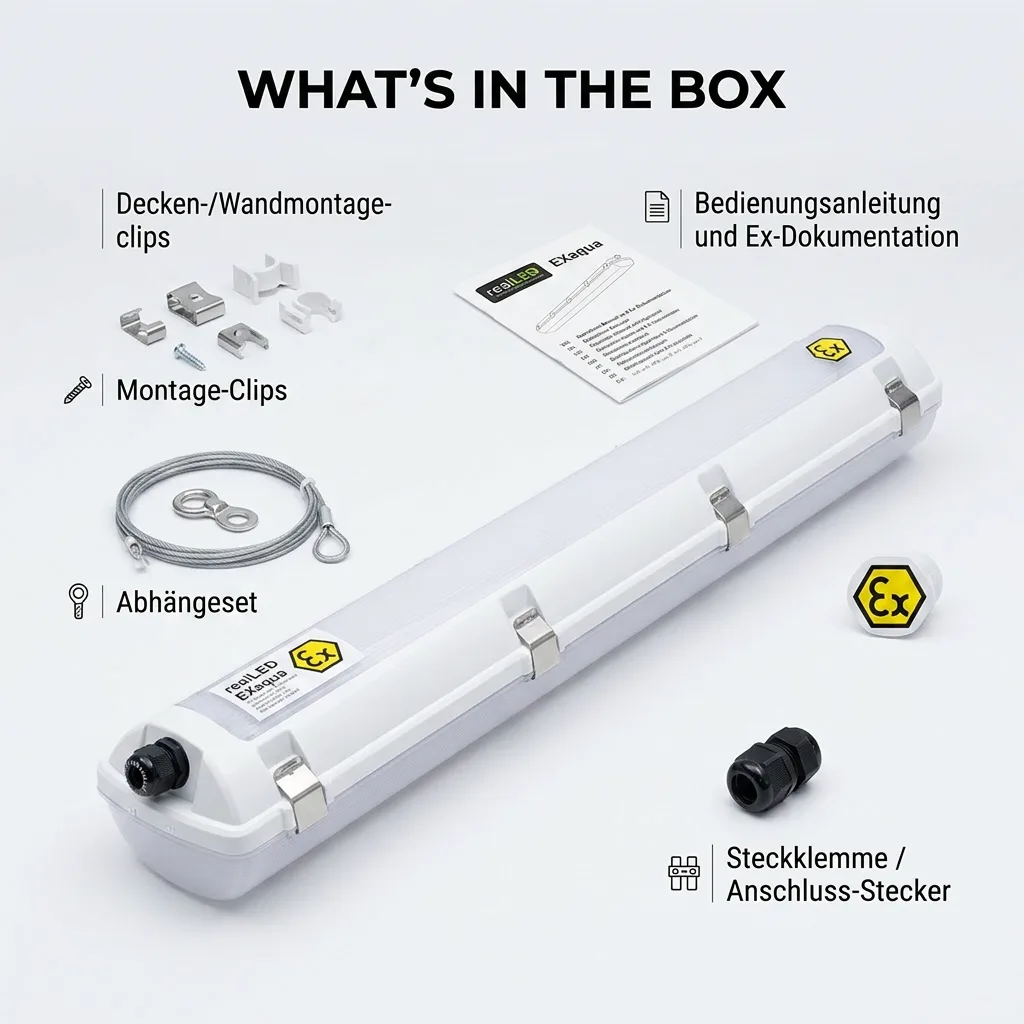

In Minuten montiert
Steckklemme, Edelstahl-Clips, geringes Gewicht. Wand, Decke oder Pendel, ideal auch als 1:1-Retrofit alter Wannenleuchten.
Gebaut, um zu bleiben
50.000 Stunden Lebensdauer, LED und Betriebsgerät austauschbar statt Wegwerf-Leuchte. Darauf geben wir 7 Jahre Garantie.

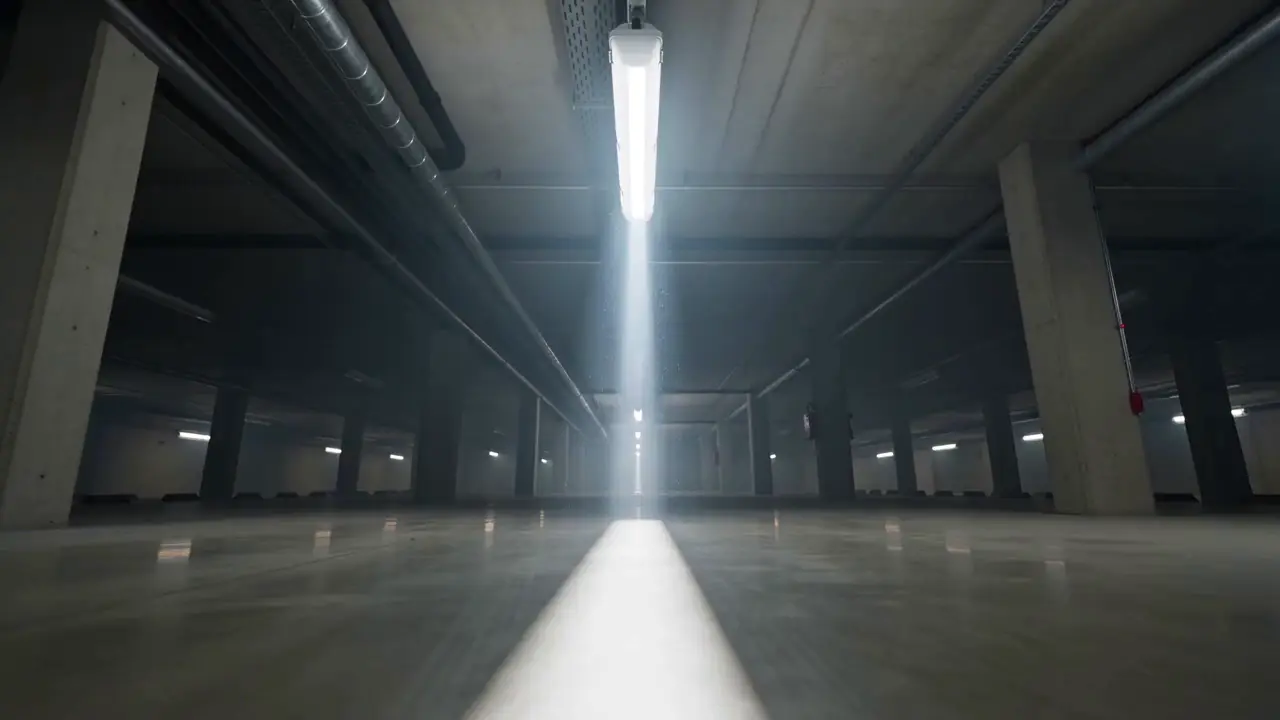

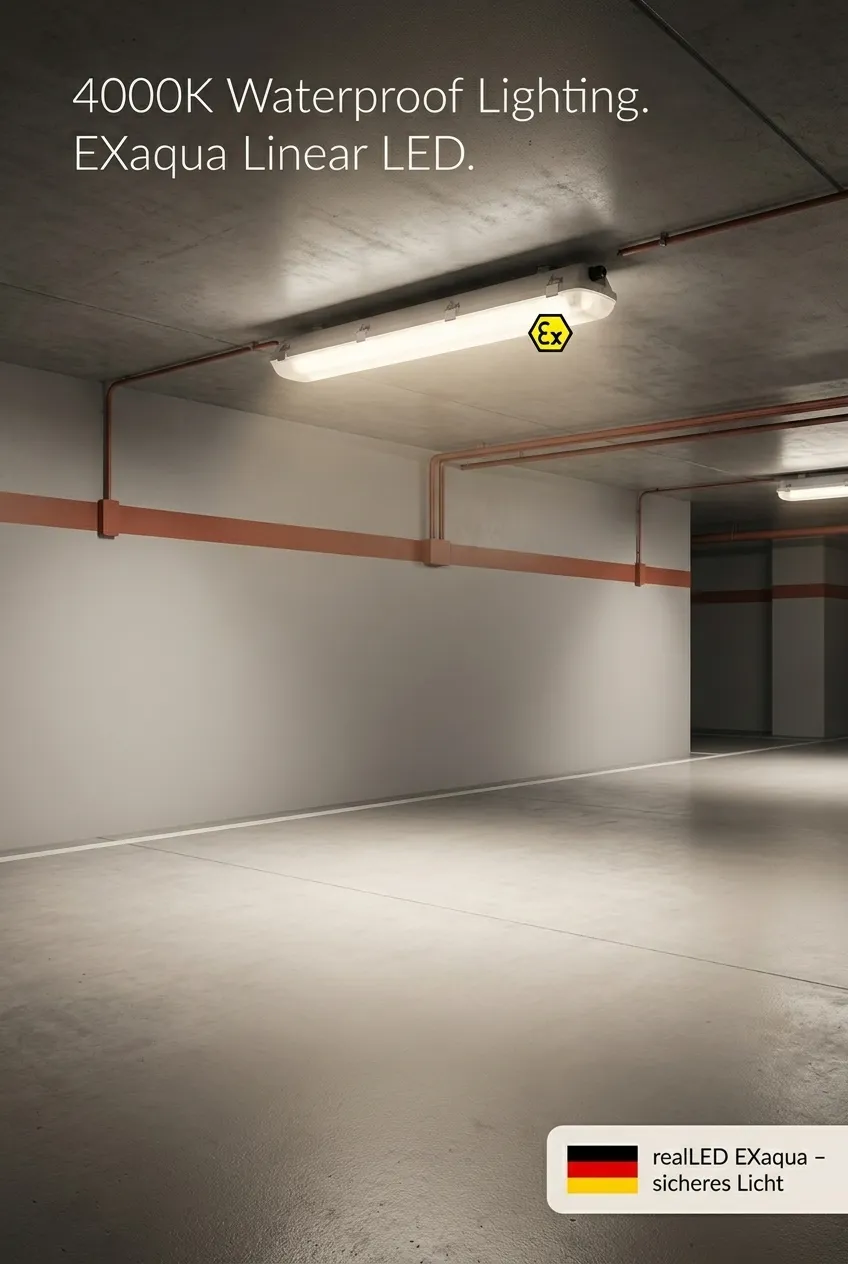

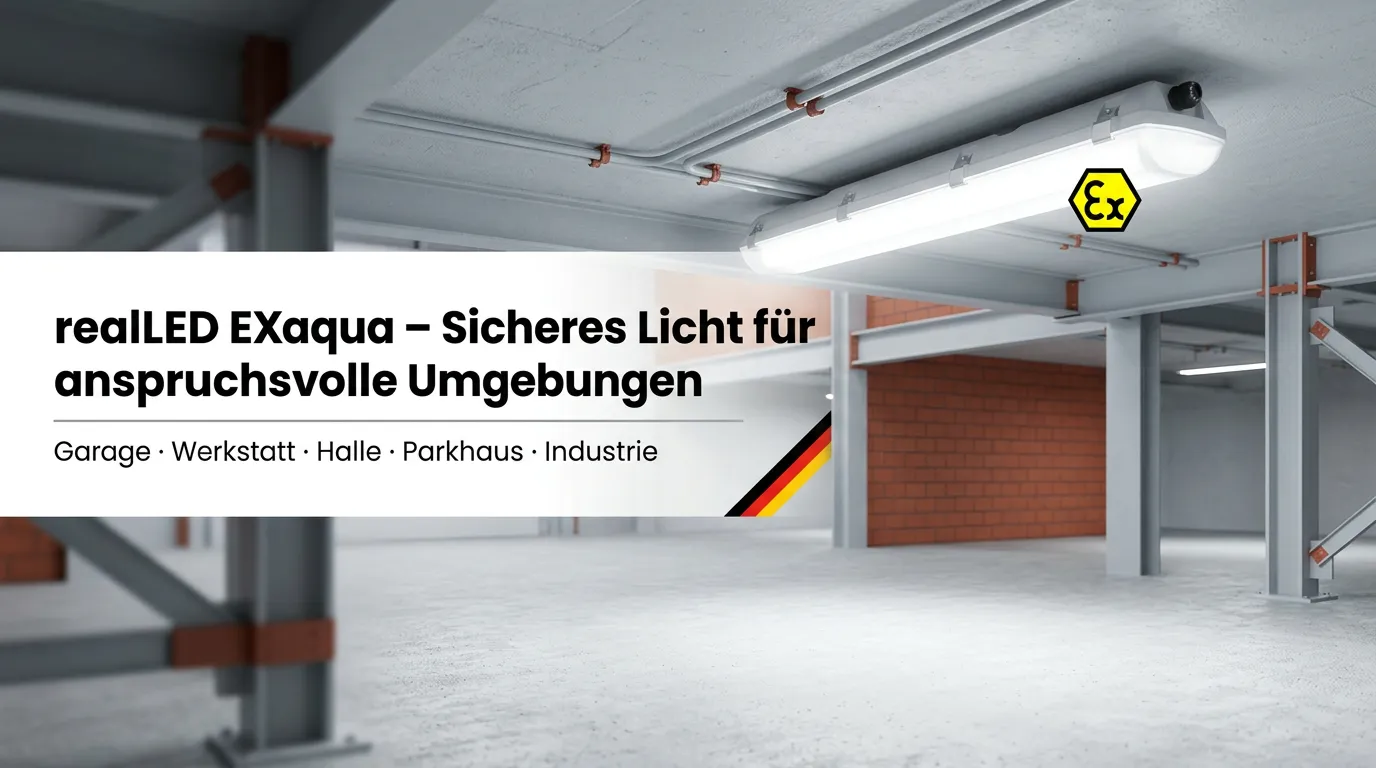

Gebaut für Garage, Werkstatt, Halle und Parkhaus.
Ein Modell, viele Umgebungen.
Von der Tiefgarage bis zur Produktionshalle liefert die EXaqua überall dasselbe: wartungsarmes, rechtssicheres Licht, das Feuchtigkeit, Staub und Stöße wegsteckt.
Die passende Größe & Leistung.
Zwei Baulängen, je zwei Leistungsstufen, alle in 4000 K neutralweiß, IP66, IK10 und ATEX Zone 2 & 22.
Was ist eine EX-Schutz-Leuchte?
Eine ex-geschützte Leuchte (explosionsgeschützte Leuchte oder ATEX-Leuchte) ist so gebaut,
dass sie in explosionsgefährdeten Bereichen keine Zündquelle bildet. Wo brennbare Gase, Dämpfe oder Stäube
auftreten können, dürfen nur Betriebsmittel mit passender ATEX-Zulassung eingesetzt werden. Die EXaqua trägt
die Kennzeichnung II 3 G Ex ec IIC T6 Gc / II 3 D Ex tc IIIC T85 °C Dc.
Zone 2 und Zone 22 einfach erklärt
Zone 2 (Gas): Bereiche, in denen eine explosionsfähige Gasatmosphäre im Normalbetrieb normalerweise nicht oder nur kurzzeitig auftritt. Zone 22 (Staub): das Gleiche für explosionsfähige Staubatmosphären. Die EXaqua ist für beide zugelassen und deckt damit die häufigsten Ex-Anwendungen in Industrie und Gewerbe ab. Gebaut und geprüft nach DIN EN 60598-2-24 und VDE 0711-2-24.
Welche Ex-Zone brauchen Sie?
Ex-Bereiche werden nach Häufigkeit einer explosionsfähigen Atmosphäre in Zonen eingeteilt, getrennt nach Gas und Staub. Die EXaqua ist für Zone 2 und Zone 22 zugelassen.
| Zone | Atmosphäre | Explosionsfähige Atmosphäre tritt auf … | EXaqua |
|---|---|---|---|
| Zone 0 | Gas / Dampf | ständig oder über lange Zeiträume | |
| Zone 1 | Gas / Dampf | gelegentlich im Normalbetrieb | |
| Zone 2 | Gas / Dampf | selten und nur kurzzeitig | zugelassen |
| Zone 20 | Staub | ständig oder über lange Zeiträume | |
| Zone 21 | Staub | gelegentlich im Normalbetrieb | |
| Zone 22 | Staub | selten und nur kurzzeitig | zugelassen |
Die EXaqua entspricht Gerätekategorie 3G/3D und trägt die Temperaturklasse T6 (maximale Oberflächentemperatur 85 °C). Für Zone 0/1 bzw. 20/21 sind Leuchten höherer Gerätekategorie erforderlich.
EX-Schutz- vs. normale Feuchtraumleuchte
Eine gewöhnliche Feuchtraumleuchte darf in explosionsgefährdeten Bereichen nicht eingesetzt werden, unabhängig von ihrer Schutzart.
| Merkmal | Normale Feuchtraumleuchte | realLED EXaqua |
|---|---|---|
| Einsatz in Ex-Zonen | nicht zulässig | Zone 2 & 22 zugelassen |
| Zündschutz | keiner | Ex ec / Ex tc |
| Schutzart | häufig IP65 | IP66 |
| Schlagfestigkeit | oft IK07–IK08 | IK10 |
| Prüfung & Doku | Standard-Konformität | ATEX · DIN EN 60598-2-24 · VDE 0711-2-24 |
| Im Ex-Bereich | Haftungsrisiko für den Betreiber | rechtssicher dokumentiert |
Wann brauche ich eine EX-Schutz-Leuchte?
Immer dann, wenn eine explosionsfähige Atmosphäre aus Gasen, Dämpfen, Nebeln oder Stäuben auftreten kann. Die Einteilung in Ex-Zonen nimmt der Betreiber im Explosionsschutzdokument vor. Typische Bereiche:
- Chemie-, Lack- und Farbverarbeitung
- Tank-, Kraftstoff- und Lösemittellager
- Getreide-, Futter- und Holzverarbeitung (Staub)
- Abwasser- und Biogasanlagen
- Batterieladeräume (Wasserstoff)
- Mühlen, Silos, Lackierereien
Im Zweifel entscheidet die Gefährdungsbeurteilung nach BetrSichV, nicht das Bauchgefühl.
Rechtsrahmen & Kennzeichnung
- ATEX-Richtlinie 2014/34/EU
- Anforderungen an Geräte und Schutzsysteme für den Einsatz in explosionsgefährdeten Bereichen.
- Betriebssicherheitsverordnung (BetrSichV) & TRBS
- Pflichten des Betreibers: Zoneneinteilung, Explosionsschutzdokument, Auswahl geeigneter Betriebsmittel.
- Kennzeichnung entschlüsselt
II 3 G / II 3 D= Gerätegruppe II, Kategorie 3, für Gas (G) und Staub (D). Ex ec / Ex tc = Zündschutzart. T6 = Oberfläche ≤ 85 °C.- Prüfnormen
- DIN EN 60598-2-24 · VDE 0711-2-24.
Alle Werte im Überblick.
| Schutzart | IP66 (wasserdicht und staubdicht) |
|---|---|
| Schlagfestigkeit | IK10 |
| Ex-Zulassung (ATEX) | Zone 2 & 22 · II 3 G / II 3 D |
| Normen | DIN EN 60598-2-24 · VDE 0711-2-24 |
| Lichtfarbe | 4000 K neutralweiß |
| Lichtstrom | 3.335–8.321 lm |
| Effizienz | bis 157 lm/W |
| Abstrahlwinkel | 140° · Diffusoroptik |
| Leistung | 23 · 27 · 44 · 53 W |
| Baulänge | 1272 mm (127 cm) · 1572 mm (157 cm) |
| Breite / Höhe | 145 mm / 111 mm |
| Spannung | 186–240 V AC/DC · PF 0,92–0,98 |
| Anschluss | Steckklemme |
| Gehäuse | UV-stabiles Polycarbonat · Edelstahl |
| Montage | Wand · Decke · Pendel |
| Lebensdauer | 50.000 h · Komponenten austauschbar |
| Schutzklasse | I |
| Energieeffizienzklasse | D (EU 2019/2015) |
| Garantie | 7 Jahre |
EX-Schutz-Leuchten: gut zu wissen.
Was ist eine EX-Schutz-Leuchte?
Eine ex-geschützte (explosionsgeschützte) Leuchte ist so konstruiert, dass sie in explosionsgefährdeten Bereichen keine Zündquelle bildet. Sie besitzt eine ATEX-Zulassung für definierte Zonen. Die realLED EXaqua ist für Gas-Zone 2 und Staub-Zone 22 zugelassen.
Für welche Ex-Zonen ist die EXaqua zugelassen?
Für Zone 2 (Gas) und Zone 22 (Staub). Die vollständige Kennzeichnung lautet II 3 G Ex ec IIC T6 Gc / II 3 D Ex tc IIIC T85 °C Dc. Damit deckt sie die häufigsten Ex-Anwendungen in Industrie und Gewerbe ab.
Was bedeuten IP66 und IK10 genau?
IP66 heißt vollständig staubdicht und geschützt gegen starkes Strahlwasser. IK10 ist die höchste Schlagfestigkeitsklasse und steht für sehr hohe mechanische Robustheit gegen Stöße.
Welche Größe und Leistung soll ich wählen?
Für Grundbeleuchtung und niedrige Decken genügen 23 W (127 cm, 3.335 lm) oder 27 W (157 cm, 4.131 lm). Für Werkstätten und hohe Hallen empfehlen sich 44 W (127 cm, 6.776 lm) oder 53 W (157 cm, 8.321 lm).
Wie wird die EXaqua montiert?
An Wand oder Decke sowie als Pendelleuchte mit passendem Zubehör. Dank Steckklemme, Edelstahl-Clips und geringem Gewicht ist die Montage schnell, auch als Retrofit bestehender Feuchtraumleuchten.
Wie lange hält die Leuchte und welche Garantie gibt es?
Die Lebensdauer beträgt 50.000 Betriebsstunden. LED und Betriebsgerät sind austauschbar. realLED gibt 7 Jahre Garantie.
EX-Schutz-Beleuchtung, die hält. Ab 159 €.
Vier Varianten, ATEX-zugelassen für Zone 2 & 22, 7 Jahre Garantie und versandkostenfrei in Deutschland. Wählen Sie jetzt die passende Leistung oder fragen Sie uns nach Projekt- und Mengenpreisen.
